基于ZigBee的盆景种植过程追溯及营销管理系统设计方案

第二章系统概要设计

本章主要介绍基于盆景种植过程追溯及营销管理系统的总体设计。本章介绍了监控系统采用的主要技术手段、监控方法、选择的无线传输方案以及分层介绍系统总体框架。

2.1系统功能概述

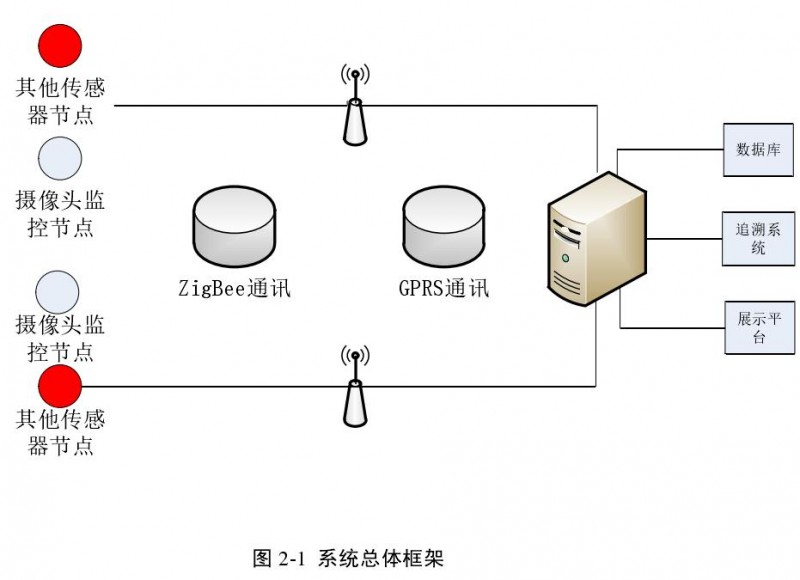

如上图2-1所示，为了解决对盆景的监控和营销管理问题，本系统被分成了三个层次，分别是感知层、网络层和应用层。在感知层中设计了基于多种传感器的对盆景的全方位多角度的数据监控。针对集中大量种植的室内盆景人工种植环境，本系统提出了以ZigBee自组织多跳WSN上传数据的网络解决方案。最后在应用层利用采集的数据进行状态展示、种植过程追溯和营销管理[4]。

2.1.1系统功能描述

本系统集盆景种植状态监控及营销管理于一体，在对人工种植盆景全方位多角度的监控的前提下，将采集的大量数据按照时间顺序通过ZigBee无线自组网方式将不同盆景不同时段的种植环境数据发至服务器，利用这些数据实现盆景种植的过程追溯，并辅助营销管理系统的实现[5]。本系统重点解决了以下问题：

针对大量的、集中的盆景种植环境，对每一盆盆景的关键数据进行数据采集，搜集了基于时序的盆景种植过程数据。

设计实现了基于时序的数据库和展示平台，便于对盆景种植的过程进行追溯。

利用Zigbee无线网络实现了低成本下的大面积网络覆盖任务，为监控大量的盆景提供了网络保障。

采集了大量的盆景实时状态数据，为之后的营销管理系统提供了数据基础。

2.1.2系统技术优势

无线射频技术的快速发展为本文的网络部署提供了技术基础。射频是指频率在300kHz~30GHz(3.0x10⁵~3.0x10¹⁰Hz)的电磁波。针对盆景种植环境的特点，本文采用无线射频网络来满足数据传输的需要。

目前的人工种植盆景有着数量大，管理集中的特点。本文的监控目标是盆景，在这样的应用环境下，本文需要在小范围内采集多点数据，并汇聚上传至服务器。现在可以利用WSN[8]方法采取组成小子网的方式，这样各个感知节点不需要安装独立的3G/4G模块，这样就解决了过多的3G/4G模块引起的成本过高的问题。
