2.1.1基址范围推测

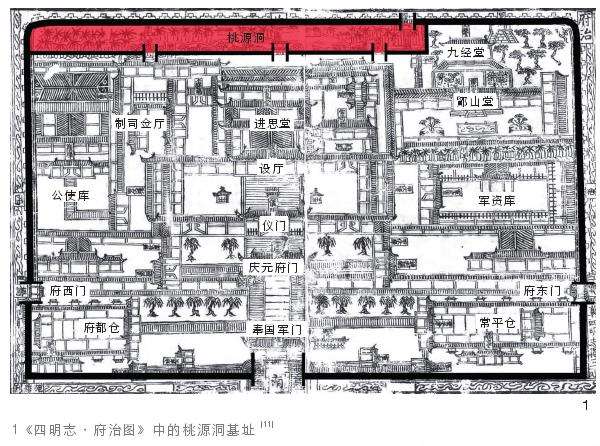

在南宋《四明志·府治图》中，郡圃桃源洞位于庆元子城内的府治后部②，呈东西向的狭长带状基址（图1）。

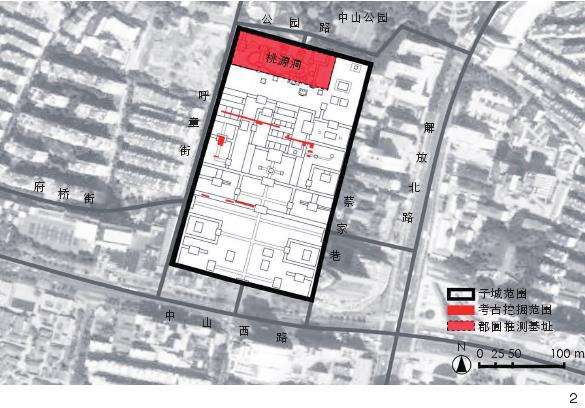

现有考古发现证实宋代庆元子城范围为：“南起鼓楼，北至现公园路（府后山）一带，西到现呼童街西侧③，东到蔡家弄、府侧街。”[13]（图2）基址为东西长210m、南北宽370m的矩形，其长宽比明显小于宋代府治图上的子城。可见宋代舆图为了契合方志页面布局，将子城南北方向进行了压缩。且舆图着重表现府治中心的设厅院落，呈现中心部分放大的表现手法，使得位于边缘的郡圃深度被进一步压缩，对这些畸变情况皆需在复原时加以校正。
因为现有考古挖掘范围局限于衙署前部的办公区域，郡圃范围仅能根据院落尺度进行大致的推测。府治图中郡圃东西向长度约占子城长度的3/4，大致接近真实比例，推测实际长度约为156m；府治图中郡圃南北向宽度约占子城南北方向宽度的1/8，约为48m，考虑到舆图比例畸变的影响，对郡圃南北方向的实际长度酌情加深，取56m。
2.1.2空间布局示意

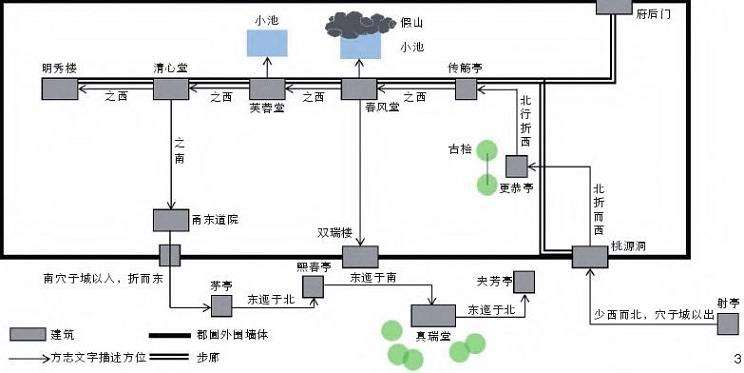

《四明志》对桃源洞景物的文字描述是结合方位信息按照由东向西的游线来逐一进行的（图3）。起点为射亭西北的“桃源洞”，其西北方向为更恭亭，亭前有2株古桧。更恭亭西北为传觞亭，亭中开凿水渠供曲水流觞之乐。传觞亭之西为春风堂，堂后叠石为山，山下有小池。春风堂之南为双瑞楼。春风堂之西为芙蓉堂，堂后凿池植莲。芙蓉堂之西为清心堂，清心堂之西为明秀楼。清心堂之南为甬东道院。
甬东道院之南也有一个洞门，可以出郡圃。出郡圃后向东又有茅亭、熙春亭、真瑞堂和夹芳亭等景物。此外，郡圃中还有一条步廊，始于郡圃桃源洞门，经传觞亭一直向西至明秀楼，又可以从传觞亭之东通向府后门，满足在雨雪天气游园的需求：“西折北行转西至传觞亭，而行至明秀楼。传觞亭之东北出后门，虽雨雪不妨步履”[11]。

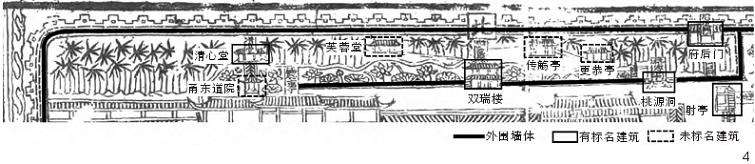

在此图基础上以《四明志·府治图》中的桃源洞部分（图4）作为参照加以补充修正：
1）郡圃南部为狭长曲池；
2）郡圃北部建筑以曲折园路相连接，而非步廊，推测步廊可能依附于北部墙体；

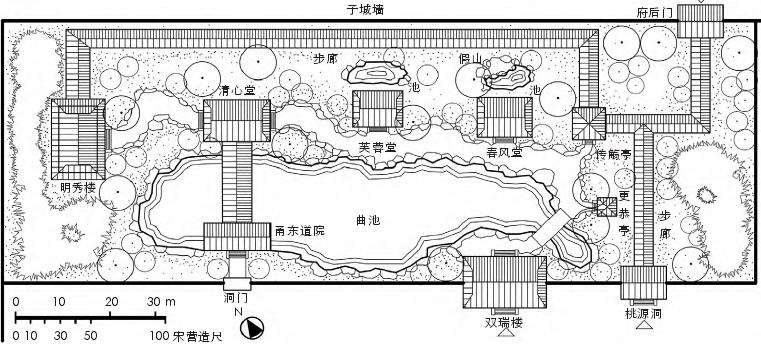

3）从府治图可见郡圃植物以竹、荷为盛。在上文推测的桃源洞基址范围之内，结合方志图文信息，可以得到桃源洞平面布局图（图5）。
