根据建设单位、设计院提供的景观施工图纸，进行某个园林绿化工程空间的深化设计，确定地形等高线尺寸，进行CAD底图绘制[5]。了解项目需求，分析项目所需植物施工效果，以观赏为主还是改善水土为主，是实用功能多些，还是赏玩功能多些，以此来确定植物种植的风格形式，并对原有图纸进行深化设计，确定具体施工苗木。

以CAD施工图为基础，提取出场地等高线图，导入Sketchup软件（单位设定为mm），使用Sketchup软件中的沙箱工具，按照等高线的参数，将其制作为三维空间模型，减掉多余的面，优化内存，同时保证模型外观完整。通过三维地形图的制作，也可以反向检验CAD施工图等高线在实际施工营造时的效果，检验CAD施工图的一些细节问题，提高施工质量。简单制作周围环境模型，以便于质量管控时，能更好地理解空间效果[6]。



使用Sketchup软件导出skp格式模型，导入lu-mion软件中进行渲染，添加阳光、环境、材质、景深等效果，最后根据重要施工节点来导出质量控制施工流程图。将建好的skp模型导入lumion软件中，检查模型，若导入的模型出现重面、破面、空面等情况，需要重新在Sketchup软件中进行修改，直到模型完整为止。

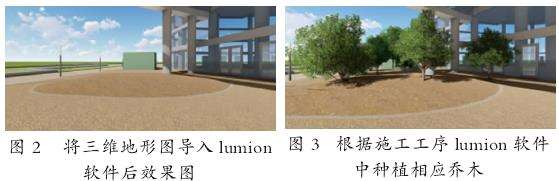

之后为三维地形图附上土壤的材质，为方便施工人员理解，建议将平地土壤和地形坡度土壤的材质区分化，导出jpg格式图片，作为地形营造阶段质量控制三维效果图（如图2）。


地形做好以后，根据深化后的植物施工图和现场施工工序种植大型乔木，根据植物施工图，确定乔木种植点位，在lumion软件中找到相应植物模型，根据苗木表大小调整植物尺寸参数，导出jpg格式图片，作为乔木种植阶段质量控制三维效果图（如图3）。

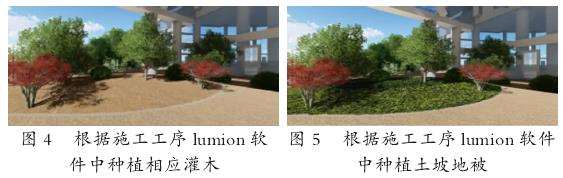

乔木种植好之后，根据植物施工图，继续种植灌木，在lumion软件中找到相应灌木模型，根据苗木表调整植物大小，导出jpg格式图片，作为灌木种植阶段质量控制三维效果图（如图4）。



灌木种植之后，根据施工工序，先进行土坡地形部分的地被种植，由上至下、由内而外的施工，选择土坡地形土壤材质，将其在lumion软件中修改为相应效果的地被材质，导出jpg格式图片，作为土坡地被施工效果图（如图5）。




土坡上的地被种植好之后，进行平缓地带的地被及草坪的铺设，在软件中将平缓处的土壤材质更换为草坪材质，导出jpg格式图片，作为草坪铺设阶段施工工序三维效果图。

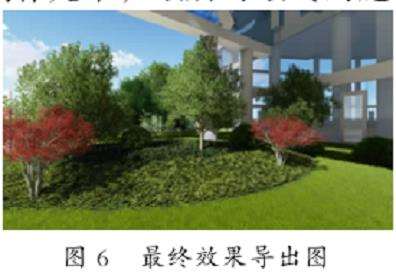

经过前5个阶段的制作，根据施工图的要求所有施工工序已经制作完毕，最后对最终的施工效果图进行优化整理，例如加上草坪排水沟、乔灌木施工预留边界圈等施工细节部分，使整体的施工更精细化、精美化（如图6）。
